Résumé

Il est très stimulant de travailler avec Socket Mobile. Découvrez comment nos ingénieurs ont adapté l'un de nos modules phares et ont combiné BLE et NFC pour répondre à la demande de notre client !

Socket Mobile fournit des outils de capture de données aux métiers nécessitant l'utilisation de plateformes mobiles, outils innovants et d'un excellent rapport qualité-prix.

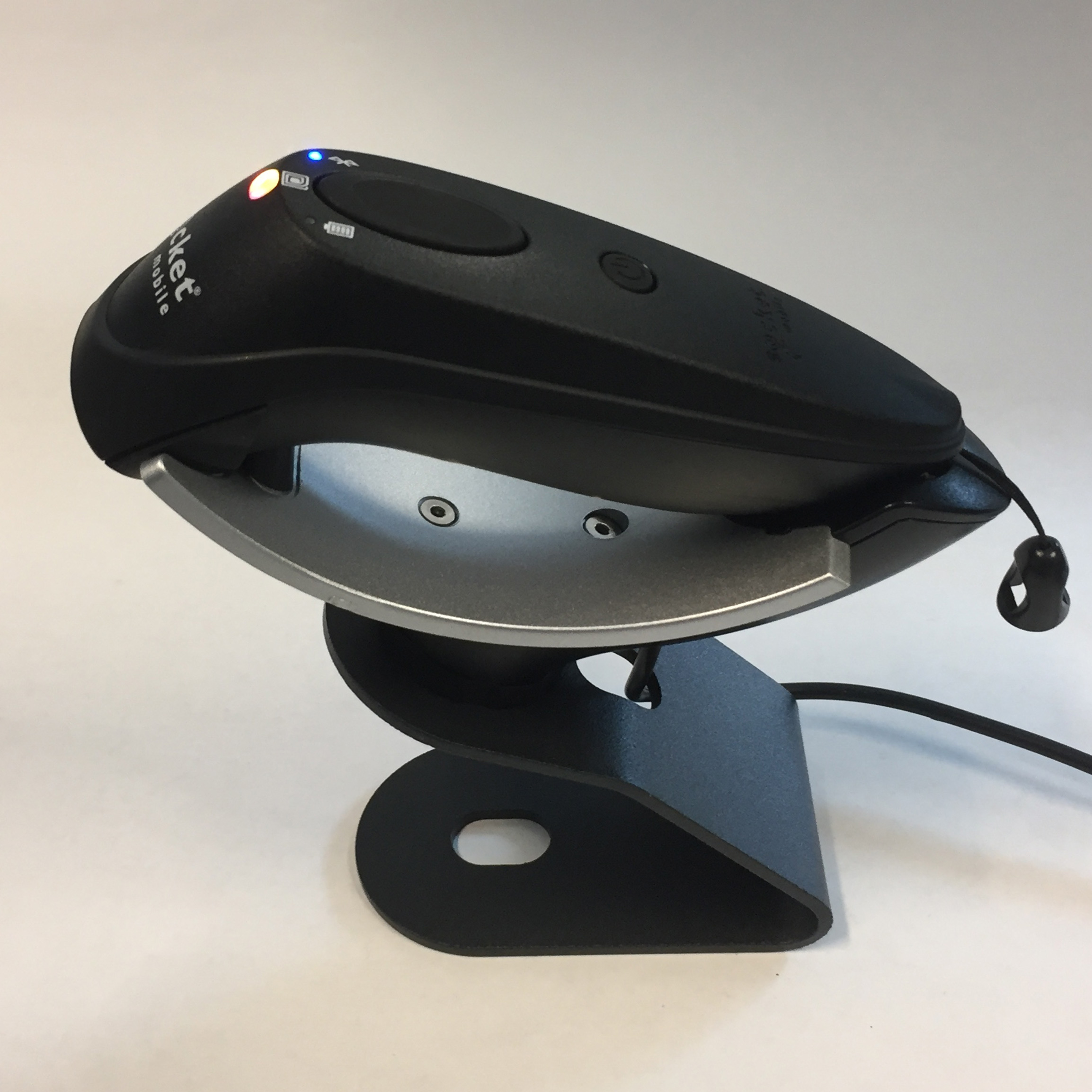

La dernière demande de Socket Mobile a conduit SpringCard à relever un beau challenge : concevoir un scanner fonctionnant en RFID/NFC, et utilisant le BLE pour transférer les données. Ce produit est aujourd'hui commercialisé sous le nom de Durascan D600 (voir photo ci-contre).

Pour répondre à cette demande, Springcard s'est basé sur un de ses performants modules, le K663/RDR. Ses ingénieurs l'ont adapté pour fournir le produit sur-mesure dont Socket Mobile avait besoin, illustrant les qualités d'écoute et le haut degré d'expertise de SpringCard.

Le module K663, c'est quoi précisément ?

Le K663/RDR est un "lecteur intelligent" OEM très efficace.

Chez SpringCard, "lecteur intelligent" est l'appellation d'un produit associant un coupleur à un logiciel applicatif embarqué (lire plus d'explications ici)

Le système hôte n'intervient pas dans la transaction entre le lecteur et la carte, et peut se contenter de traiter les informations prêtes à l'emploi que le module aura été chercher sur la carte. Le module dispose en effet de la logique nécessaire pour effectuer en toute autonomie une transaction simple avec la carte. Il assure également le formatage du numéro ou de l'identifiant ainsi obtenu, conformément aux attentes du système hôte. Pour les cartes embarquant une sécurité cryptographique (Mifare Plus, Desfire), le module est aussi capable de s'authentifier (3DES ou AES) et de lire les données dans un flux chiffré.

Un module qui économise l'énergie

Socket Mobile avait besoin d'un produit :

  • capable de se glisser dans le design de la coque existante des lecteurs de code barre déjà commercialisés
  • capable de fonctionner en mode batterie pendant de longues heures

Les ingénieurs de Springcard ont donc repensé le K663/RDR pour l'ajuster à ses nouvelles dimensions.

Le K663/RDR était le module basse-consommation recherché. En effet, ce module ne demande qu’une source d’alimentation 3 à 5V et peut être mis à jour sans démontage. La communication avec le host s’effectue en liaison série RX/TX au niveau TTL (0-5V), compatible CMOS (0-3V).

Grâce à son mode d’attente basse consommation (LPCD), le K663/RDR autorise une mise en oeuvre même dans les systèmes contraints en énergie.

Personnaliser l'antenne

Le module K663/RDR doit être associé à une antenne dessinée en fonction des contraintes d'intégration (problématique d’encombrement et/ou géométrie des tags/cartes à traiter).

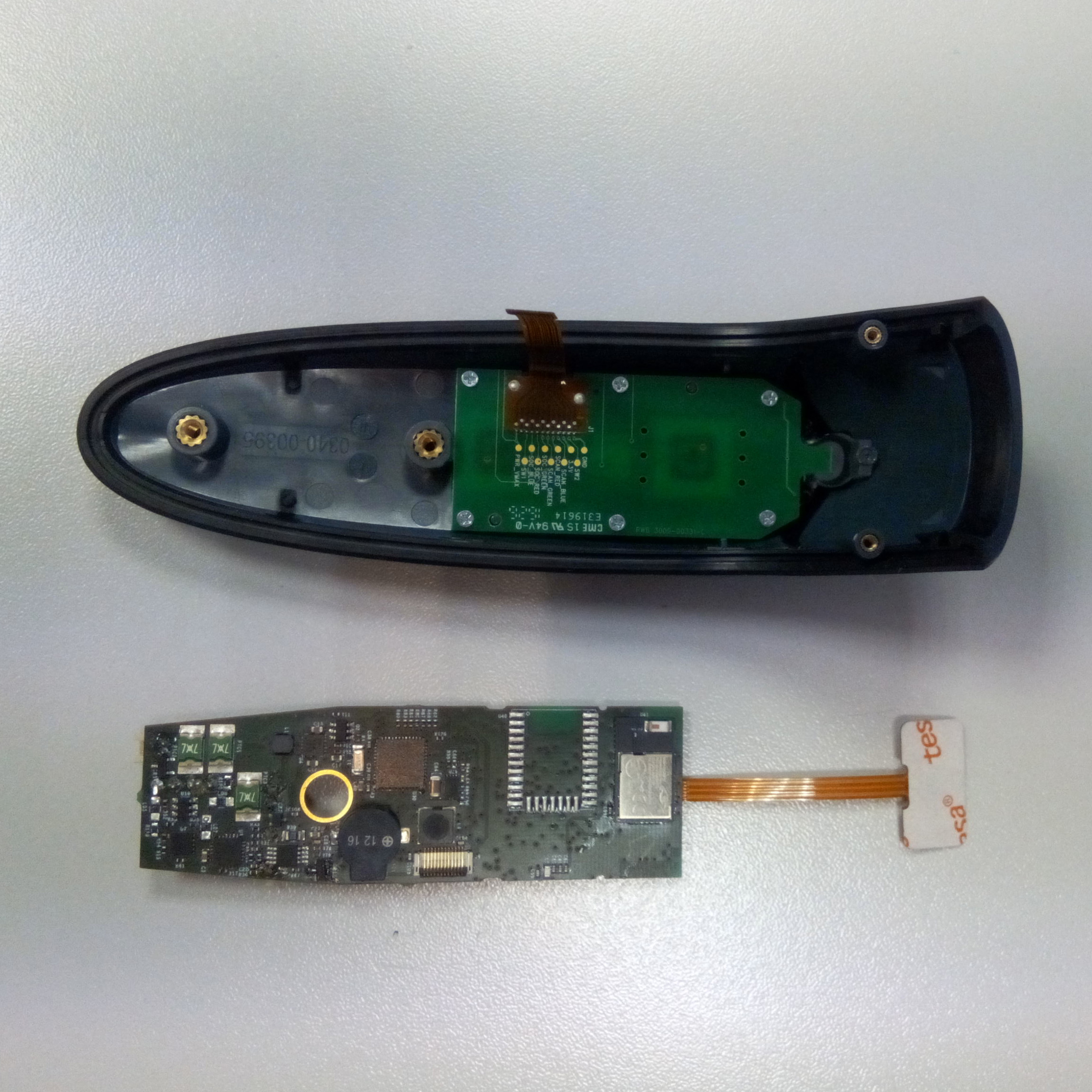

L'antenne devait en l'occurence être réduit pour trouver sa place derrière la petite vitre accueillant initialement le lecteur de code barre, et cela en conservant toutes ses performances de lecture (voir photo ci-contre).

Un produit deux-en-un

Un même firmware est utilisé pour les deux modes du scanner mobile.

Dans le premier mode, le Durascan D600 se comporte en "RFID Scanner" communiquant avec un SDK.

Cela fonctionne de la façon suivante :

  • Le smartphone ou la tablette utilisée cherche et détecte le Durascan D600 (RFID)
  • L'appareil mobile et le Durascan D600 se couplent
  • Le Durascan D600 est alors prêt à scanner tout code barre passant à sa portée

Une application permet de configurer le comportement du scanner (sons, signaux lumineux, vibrations...).

Dans le second mode, le scanner implémente le profil standard HID (Human Interface Device) et fonctionne avec toutes les applications existantes sur iPad, tablettes Android et les appareils Windows 10.

Associer les technologies BLE et NFC

Le PCB du module inclut une interface qui offre les possbilités de fonctionner entre la classe 1 (< 15 m) et la class 2 (< 100 m).

Quelle est l'utilité d'associer la technologie BLE au NFC ?

Socket Mobile a déjà mis en oeuvre le Bluetooth Classic pour ses appareils portatifs. L'entreprise a réfléchi à la valeur ajoutée que repésenterait l'adoption de la technologie pour son Durascan D600. Grâce à cette option, l'appareil se révèle très économe en énergie, et présente une très grande autonomie de fonctionnement sur batterie.

Le BLE permet également des échanges plus courts et plus rapides, ce qui est parfaitement adapté aux usages d'un lecteur NFC en modes "lecteur intelligent" et HID. Du point de vue de la portabilité, le BLE a l'avantage indéniable d'autoriser l'usage de l'appareil avec de nombreux terminaux (supportant également le BLE).

L'association du NFC et du BLE est particulièrement attractive et permet aux utilisateurs de bénéficier de la gestuelle simple de type “tap and go”. Le BLE offre de grandes distances opérables entre terminal et point de collecte des données, ainsi que robustesse et compatibilité à une large gamme d'appareils.









Page dédiée au Durascan D600

Socket compare ses scanners RFID à ses scanners de code-barres

Lancement officiel du Durascan D600 (août 2017)

Article dans The Barcode News

Socket Mobile dévoile son Durascan D600 (févr. 2017)

Publié le 07/03/2017
