Coupleur sans contact/RFID/NFC complet en applique, interface PC/SC sur réseau

Le FunkyGate-IP PC/SC est un lecteur/encodeur destiné tout particulièrement aux applications de contrôle d’accès physique. Deux versions sont disponibles :

  • FunkyGate-IP PC/SC : connexion par prise RJ45 10/100Mbps, alimentation extérieure 9 à 12V
  • FunkyGate-IP+POE PC/SC : connexion par prise RJ45 10/100Mbps avec power-over-Ethernet, alimentation directe par le réseau

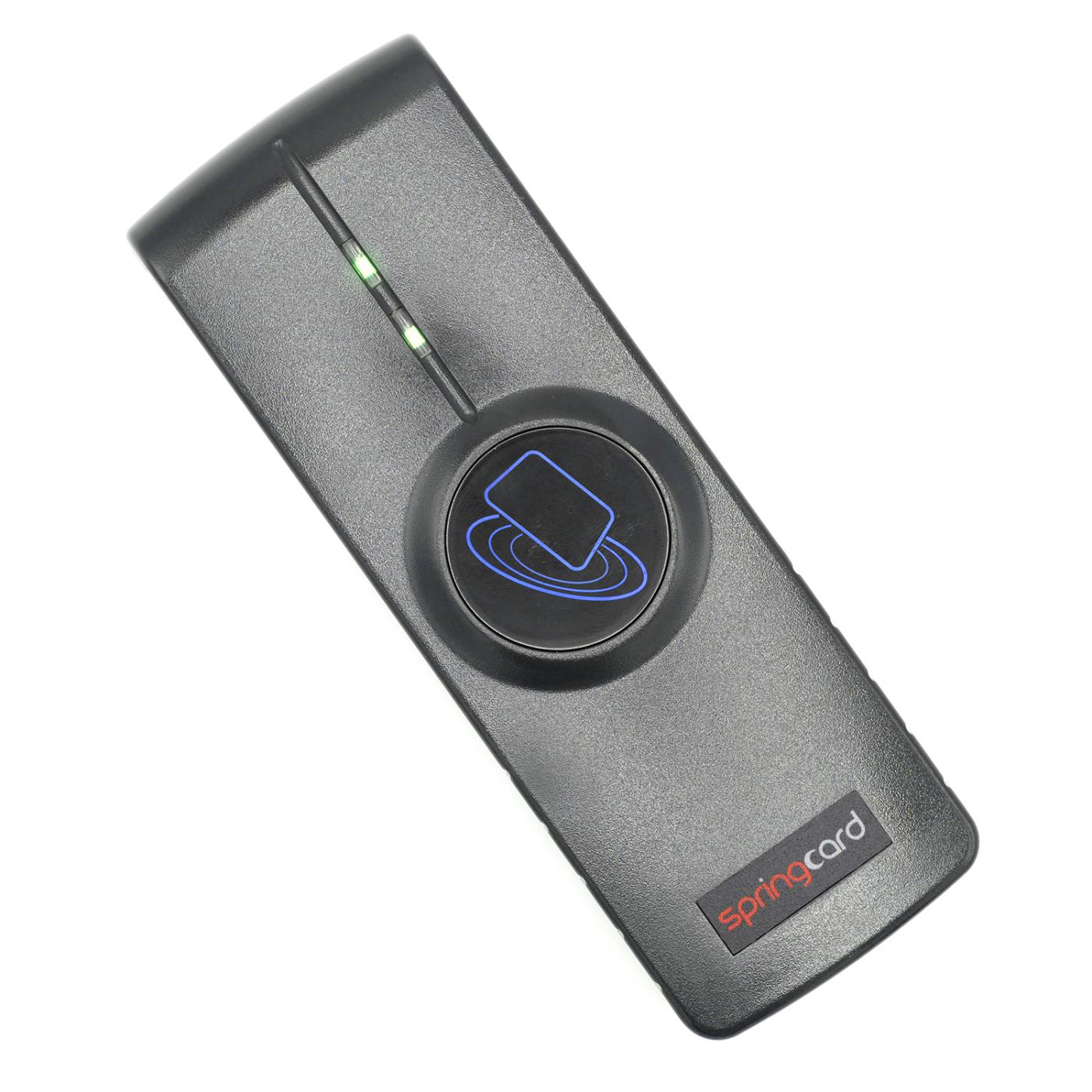

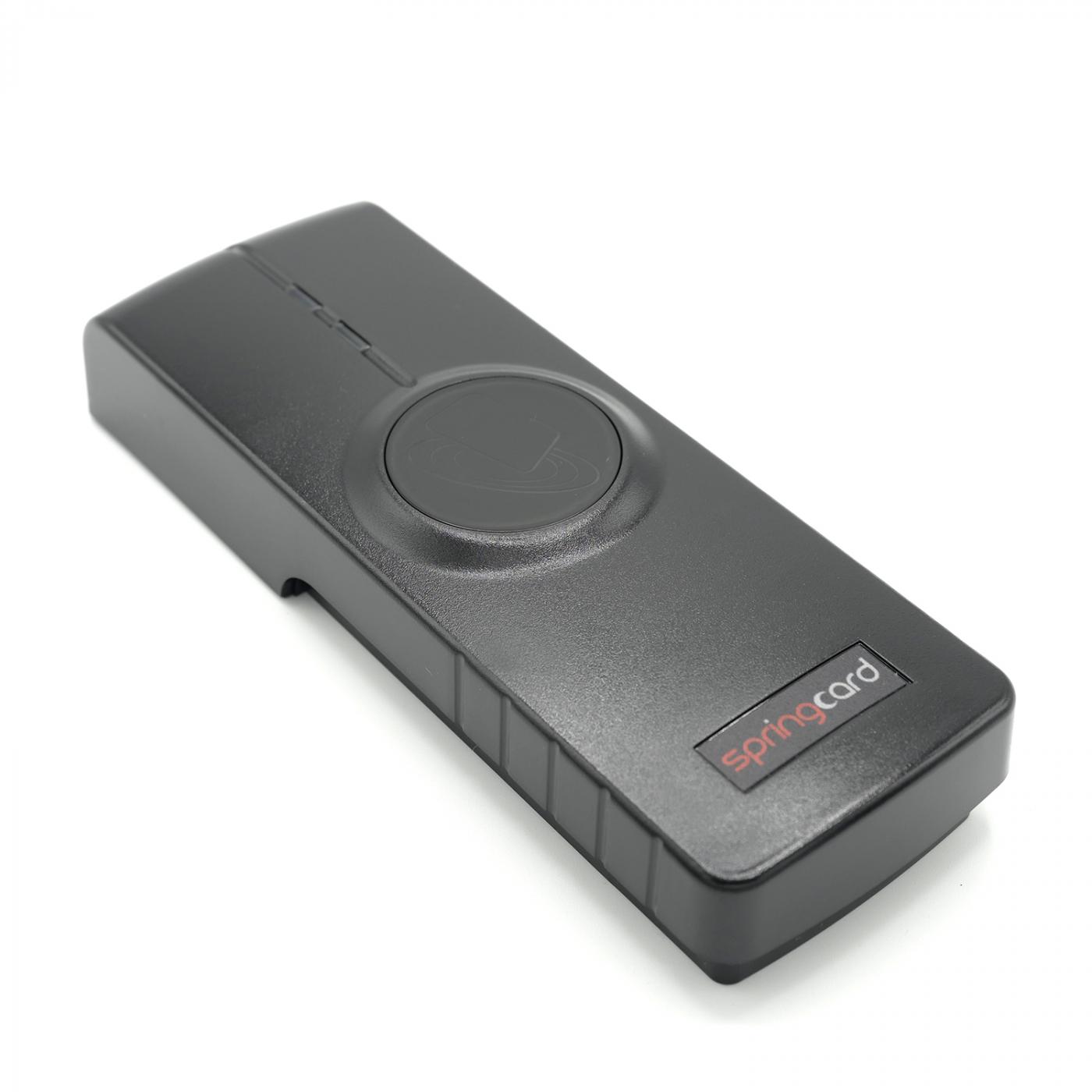

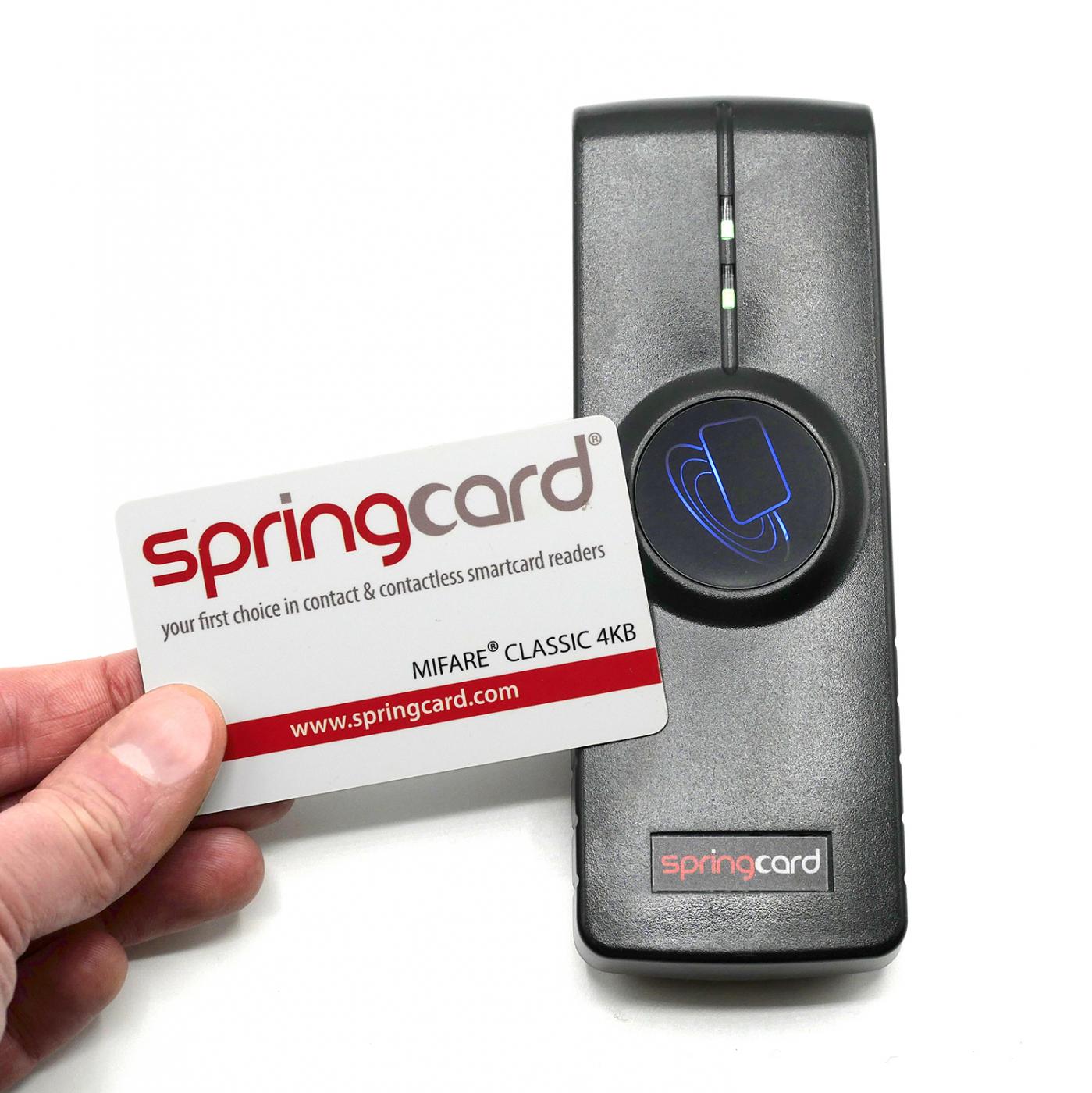

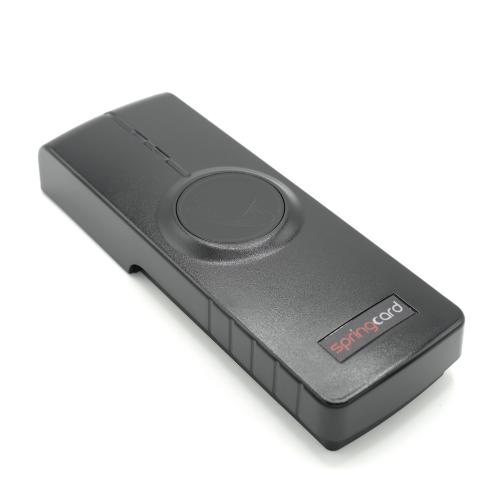

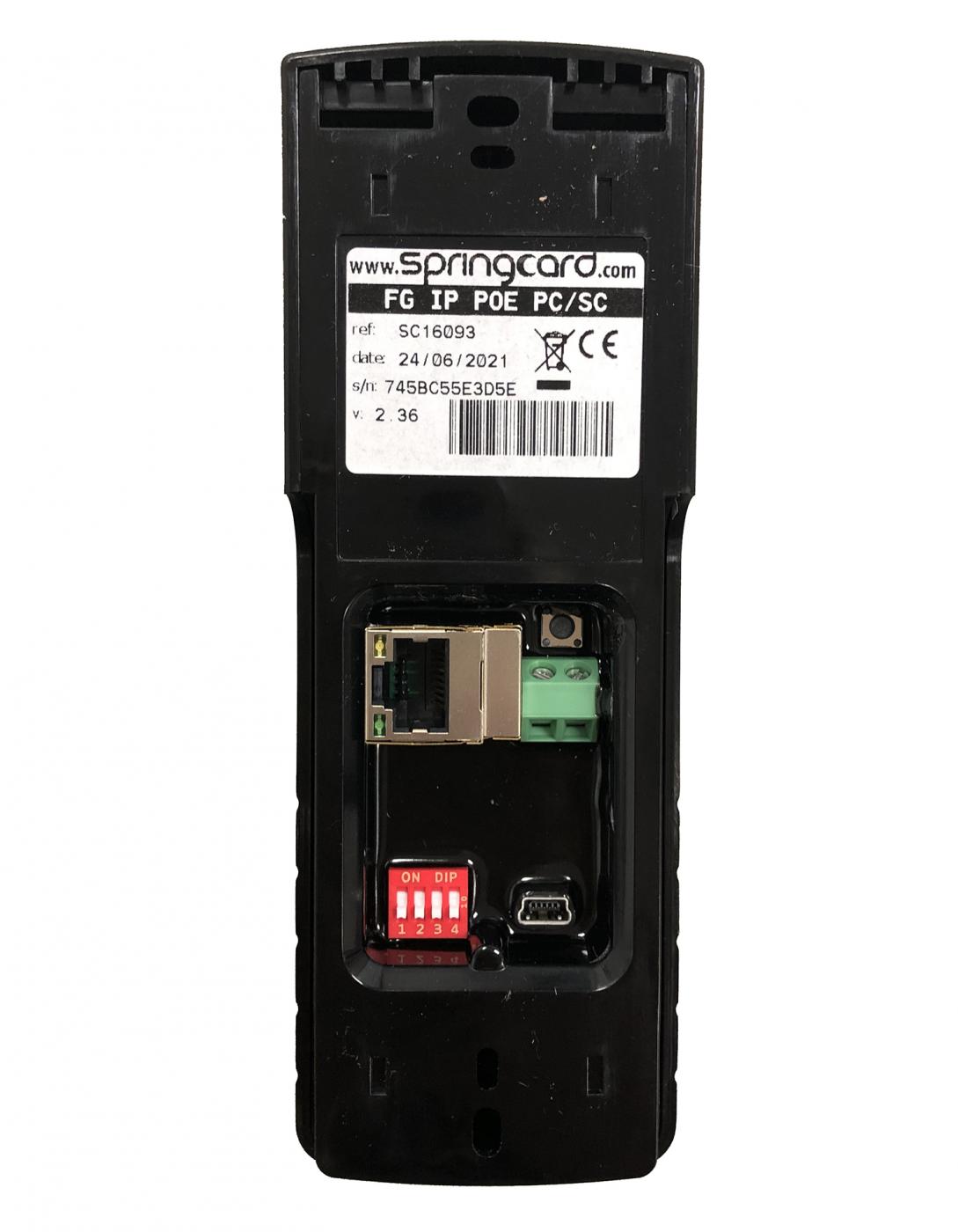

Son boîtier est conçu pour une installation en applique sur un mur ou le chambranle d’une porte, et il est doté d’un buzzer et d’une signalétique rouge/verte très visible. Le FunkyGate-IP PC/SC est donc non seulement un lecteur de contrôle d’accès mais aussi un puissant coupleur capable de lire et d’encoder à la volée les cartes, dont le niveau de sécurité permet une communication chiffrée de bout en bout.

Le système host (ordinateur ou embarqué) peut utiliser le FunkyGate-IP PC/SC directement au niveau socket TCP/IP, ou utiliser les drivers PC/SC fournis par SpringCard. Grâce à cela, l’intégration logicielle et le développement des applications sont rendus particulièrement simples.

DÉCOUVREZ LE PC/SC

Introduction to PC/SC and ​Quickstart for PC/SC

POINTS CLÉS

  • Premier coupleur carte à puce PC/SC sur Ethernet, aussi simple qu'un coupleur USB
  • Lecteur en applique robuste (mécanique identique pour tous les lecteurs de la gamme)
  • Garantie de 2 ans
  • Respecte les directives RoHS et DEEE (relatives au respect de l'environnement)
Standards
  • Fréquence porteuse : 13,56 MHz
  • ISO 14443 (1, 2, 3 and 4, type A et type B): Proximity Coupling Device (PCD)
  • ISO 15693 (1, 2, 3): Vicinity Coupling Device (VCD) ou Base Station pour étiquettes et tags RFID
  • ISO 21481 (ECMA 352): le coupleur est capable de communiquer avec tout objet NFC fonctionnant en mode émulation carte
  • ISO 18092 / NFC peer-to-peer (initiateur, mode de communication passif seulement)
  • Protocole T=CL (ISO-DEP) embarqué, trames jusqu'à 256 octets
RF Bitrate
  • 106kbit/s (ISO 14443, NFC-A & NFC-B), 212 ou 424kbit/s (FeliCa, NFC-F), 26kbps (ISO 15693, NFC-V)
Supported cards/tags/labels
  • ATMEL CryptoRF
  • ASK CTS256/CTS512
  • Calypso (CD97, CD21, GTML, etc), protocole radio Innovatron "14443 B'"
  • FeliCa Lite, Lite-S (NFC Forum T3T)
  • HID iClass, Inside PicoTag (UID seulement)
  • Famille Infineon SLE66
  • Innovision Jewel, Topaz (NFC Forum T1T)
  • NXP Mifare UltraLight, NTAG (NFC Forum T2T), Mifare Classic, Mifare Plus, Desfire, SmartMX...
  • Famille NXP ICODE-SLI
  • Familles ST MicroElectronics SR, SRI, SRIX
  • Famille ST MicroElectronics LR
  • Texas Instrument my-d proximity
  • Texas Instrument my-d vicinity
  • Thinfilm NFC Barcode
  • Interprèteur d'APDUs ; donne accès aux cartes à mémoire sans contact (Tags NFC Forum, Mifare, ICode, etc.) à travers les commandes READ BINARY et UPDATE BINARY
Antenne
  • Intégrée
Interface hôte
  • Ethernet 10/100 TCP/IP v4
  • Conforme PC/SC v2 - Communication TCP/IP basée sur spécification USB CCID
  • Driver PC/SC pour Windows Vista/7/8/10 (32 et 64 bits)
  • Supporté par la stack et le driver PCSC-Lite (open-source) sous Linux et Mac
Software integration / development
Alimentation
  • Alimentation entre 9 et 12 V DC

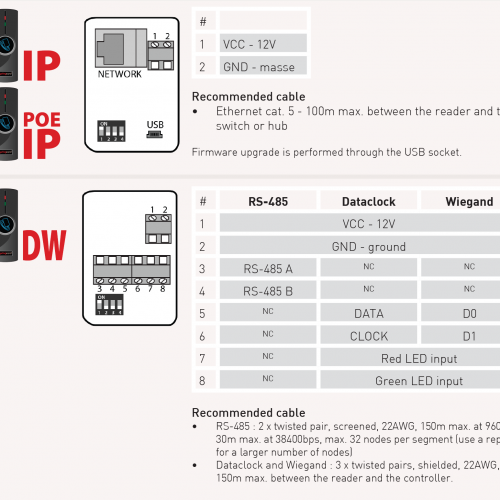

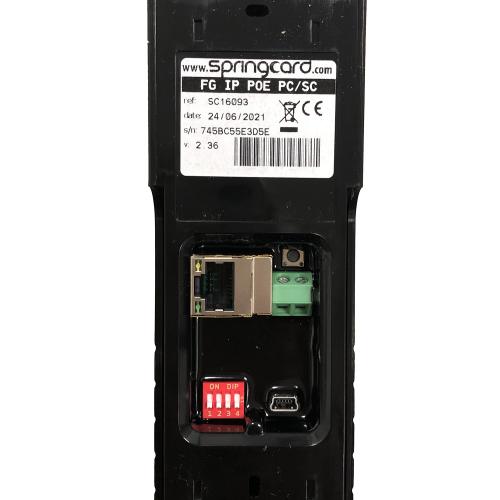

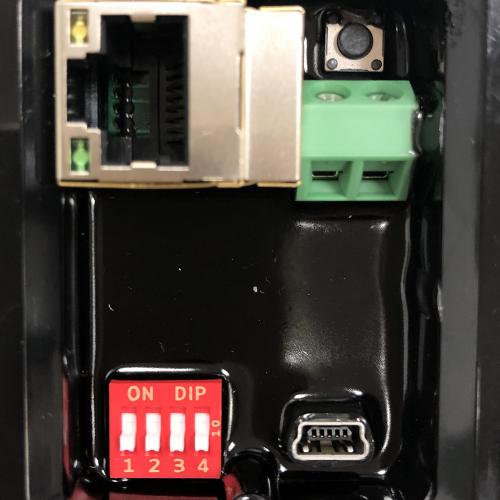

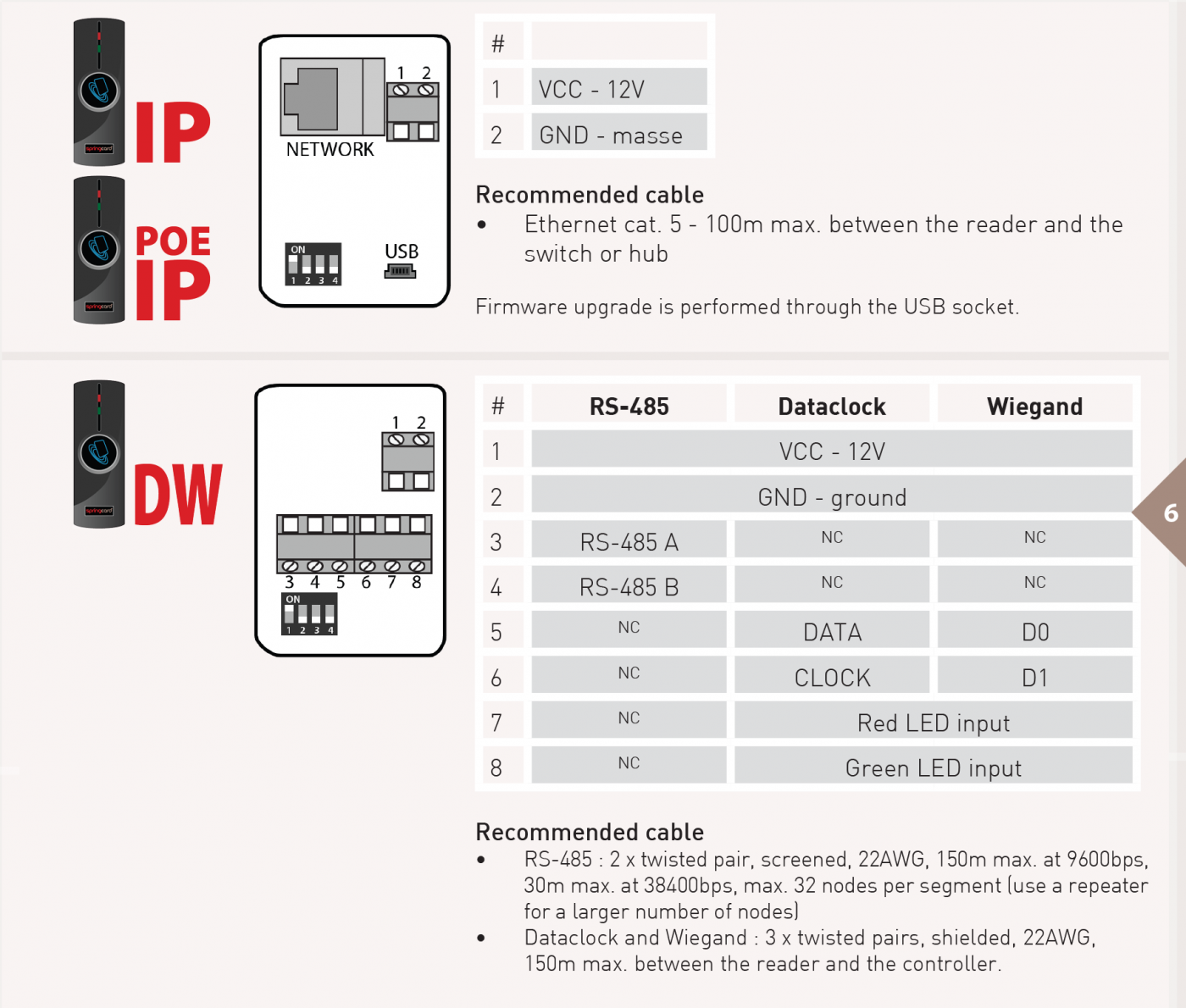

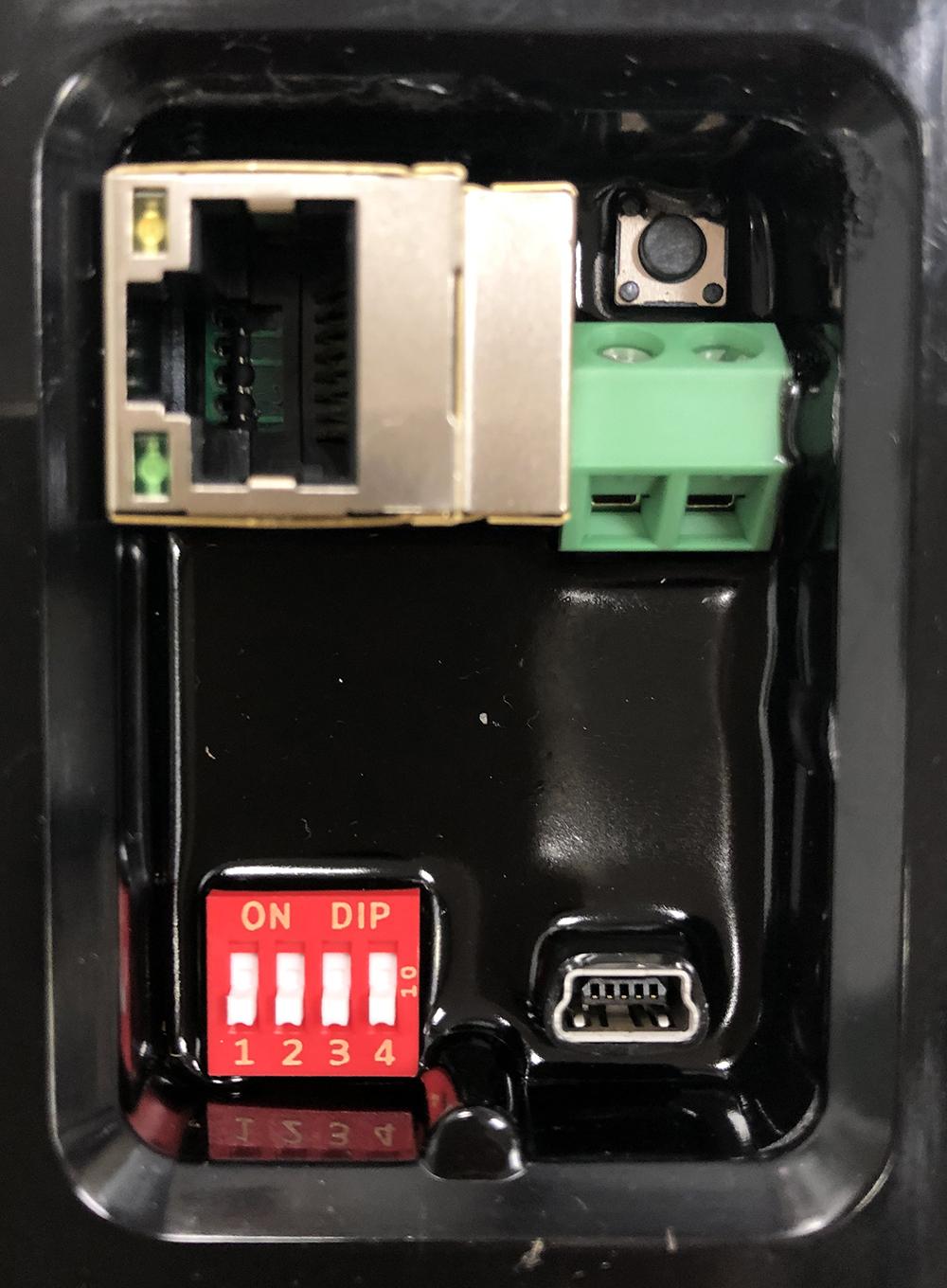

Connecteurs
  • Bornier à vis 2 points (alimentation)
  • RJ45 (réseau)
Mise à jour du firmware
  • Par liaison USB, en utilisant l'application FDT Renesas
