TwistyWriter HSP PC/SC (OEM)

TwistyWriter HSP PC/SC (OEM)

Lecteur (coupleur) USB & PC/SC sans contact multi-interfaces, antenne déportée

Demandez le vôtre dès aujourd'hui !

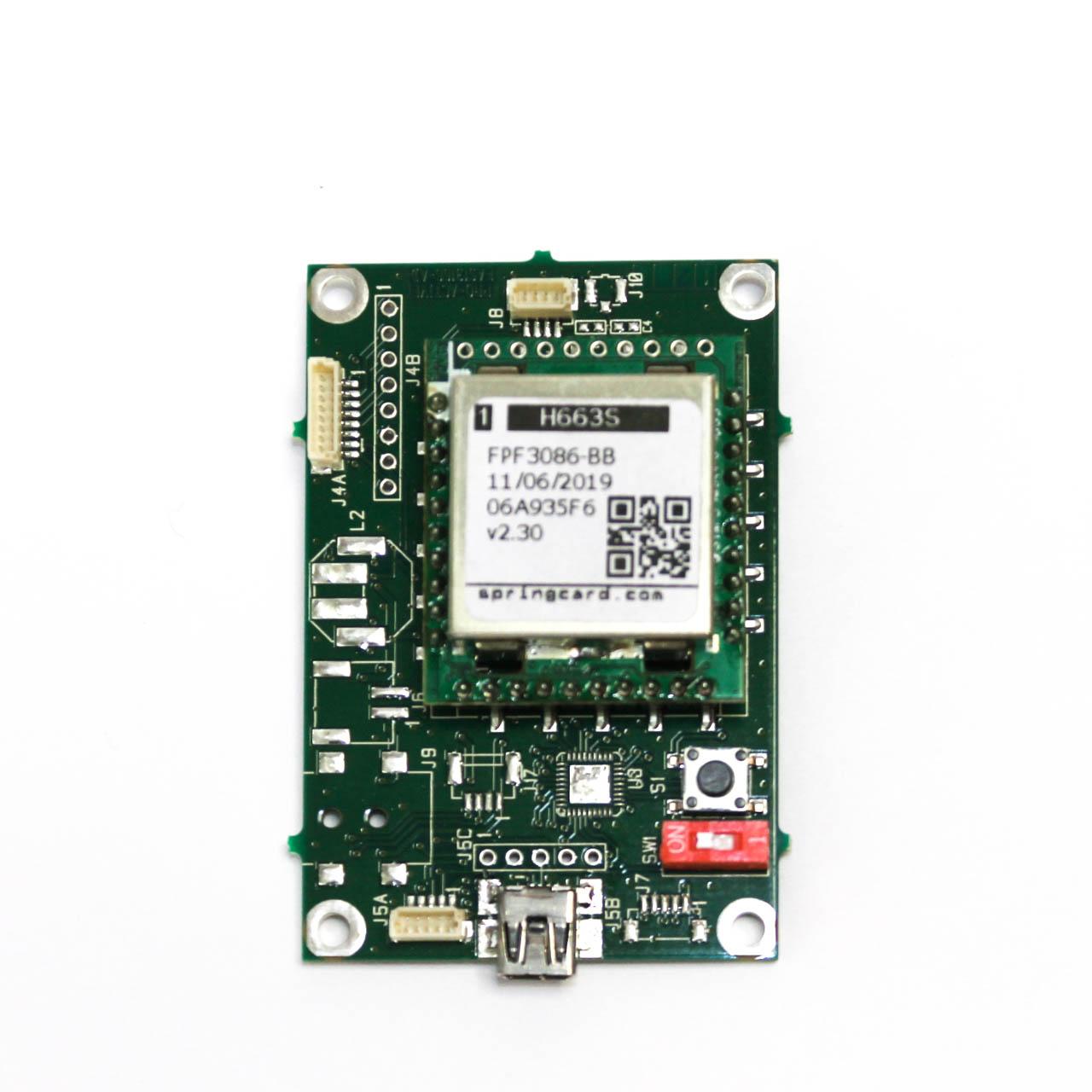

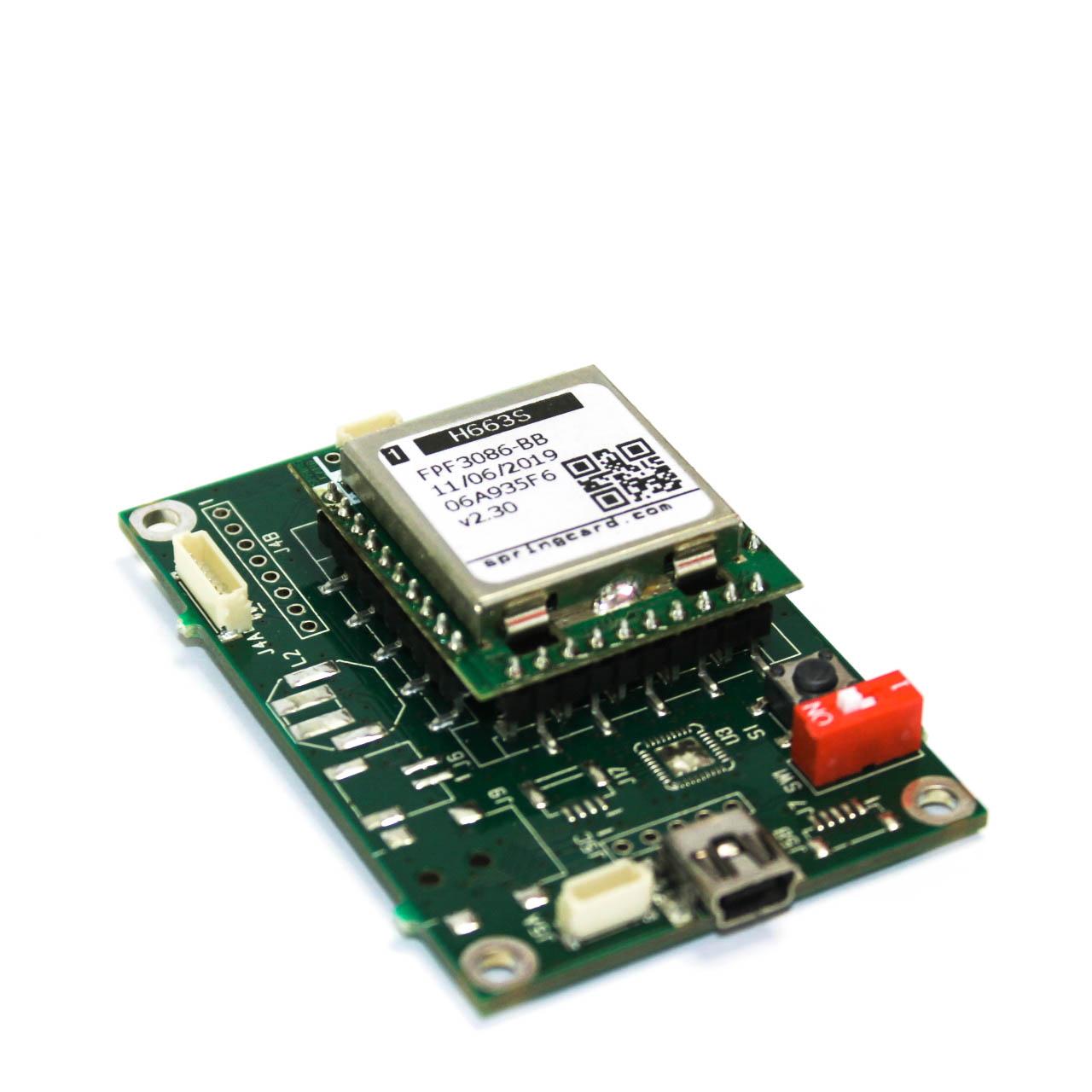

Le TwistyWriter HSP de SpringCard est un lecteur/encodeur conçu pour s'intègrer à tout système (ordinateur ou embarqué ) disposant d’un port USB host et supportant le PC/SC. Le TwistyWriter HSP 69 x 45 mm. Basé sur un module H663, il inclut un slot pour une carte SAM au format mini-SIM (ID-000 / 2FF).

La rapidité de l’interface USB et le support des débits élevés de la norme ISO 14443 assurent une vitesse de transaction optimale.

Le TwistyWriter-HSP doit être associé à une antenne symétrique, adaptée à vos contraintes de dimensions, ou capable de supporter la géométrie de vos tags.

Les ingénieurs de SpringCard vous conseilleront sur le cordon en nappe qu'il vous faut ainsi que l'antenne adaptée à votre projet (voir le catalogue ici). Si nécessaire, nous pouvons concevoir une antenne sur-mesure.

DÉCOUVREZ LE PC/SC

Une introduction au PC/SC a été rédigée pour vous aider.
Notre pack ​Quickstart for PC/SC vous sera également utile pour commencer.

Voici la présentation du TwistyWriter HSP en vidéo.



POINTS CLÉS

  • Driver PC/SC USB pour Windows, Linux et autres Unix (dont MacOS X)
  • Alimentation directe par l'USB (connecteur industriel JST SHR-5 + connecteur classique USB mini-B)
  • Peut supporter une antenne sur-mesure
  • Garantie de 2 ans
  • Respecte les directives RoHS et DEEE (relatives au respect de l'environnement)
Standards
  • Fréquence porteuse : 13,56 MHz
  • ISO 14443 (1, 2, 3 and 4, type A et type B): Proximity Coupling Device (PCD)
  • ISO 15693 (1, 2, 3): Vicinity Coupling Device (VCD) ou Base Station pour étiquettes et tags RFID
  • ISO 21481 (ECMA 352): le coupleur est capable de communiquer avec tout objet NFC fonctionnant en mode émulation carte
  • ISO 18092 / NFC peer-to-peer (initiateur, mode de communication passif seulement)
  • Protocole T=CL (ISO-DEP) embarqué, trames jusqu'à 256 octets
RF Bitrate
  • 106, 212, 424 ou 848kbit/s (ISO 14443, NFC-A & NFC-B), 212 ou 424kbit/s (FeliCa, NFC-F), 26kbps (ISO 15693, NFC-V)
Supported cards/tags/labels
  • ATMEL CryptoRF
  • ASK CTS256/CTS512
  • Calypso (CD97, CD21, GTML, etc), protocole radio Innovatron "14443 B'"
  • FeliCa Lite, Lite-S (NFC Forum T3T)
  • HID iClass, Inside PicoTag (UID seulement)
  • Famille Infineon SLE66
  • Innovision Jewel, Topaz (NFC Forum T1T)
  • NXP Mifare UltraLight, NTAG (NFC Forum T2T), Mifare Classic, Mifare Plus, Desfire, SmartMX...
  • Famille NXP ICODE-SLI
  • Familles ST MicroElectronics SR, SRI, SRIX
  • Famille ST MicroElectronics LR
  • Texas Instrument my-d proximity
  • Texas Instrument my-d vicinity
  • Thinfilm NFC Barcode
  • Interprèteur d'APDUs ; donne accès aux cartes à mémoire sans contact (Tags NFC Forum, Mifare, ICode, etc.) à travers les commandes READ BINARY et UPDATE BINARY
Antenne
  • Déportée, symétrique
Interface hôte
  • Vitesse USB 2.0 (12 Mbits/s), compatible avec USB 1.1 et 3.0
  • Conforme PC/SC v2 - Profil USB CCID
  • Driver PC/SC pour Windows Vista/7/8/10 (32 et 64 bits)
  • Supporté par la stack et le driver PCSC-Lite (open-source) sous Linux et Mac
Software integration / development
Alimentation
  • Alimenté par l'USB (5 V DC)
Connecteurs
  • JST SHR 5 pins (USB)
  • JST SHR 4 pins (antenne symétrique)
Mise à jour du firmware
  • Mise à jour du firmware par l'application SpringCard FUU et le driver DFU USB Atmel
Smart card

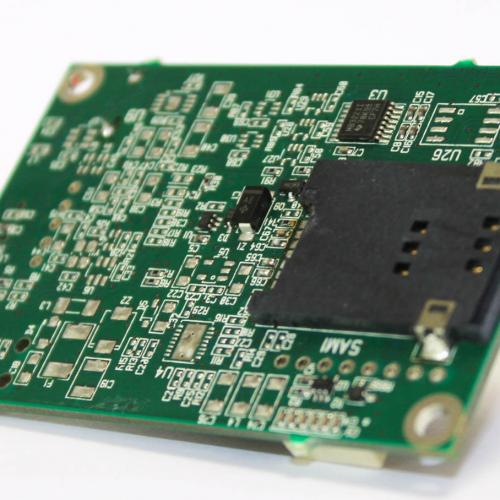

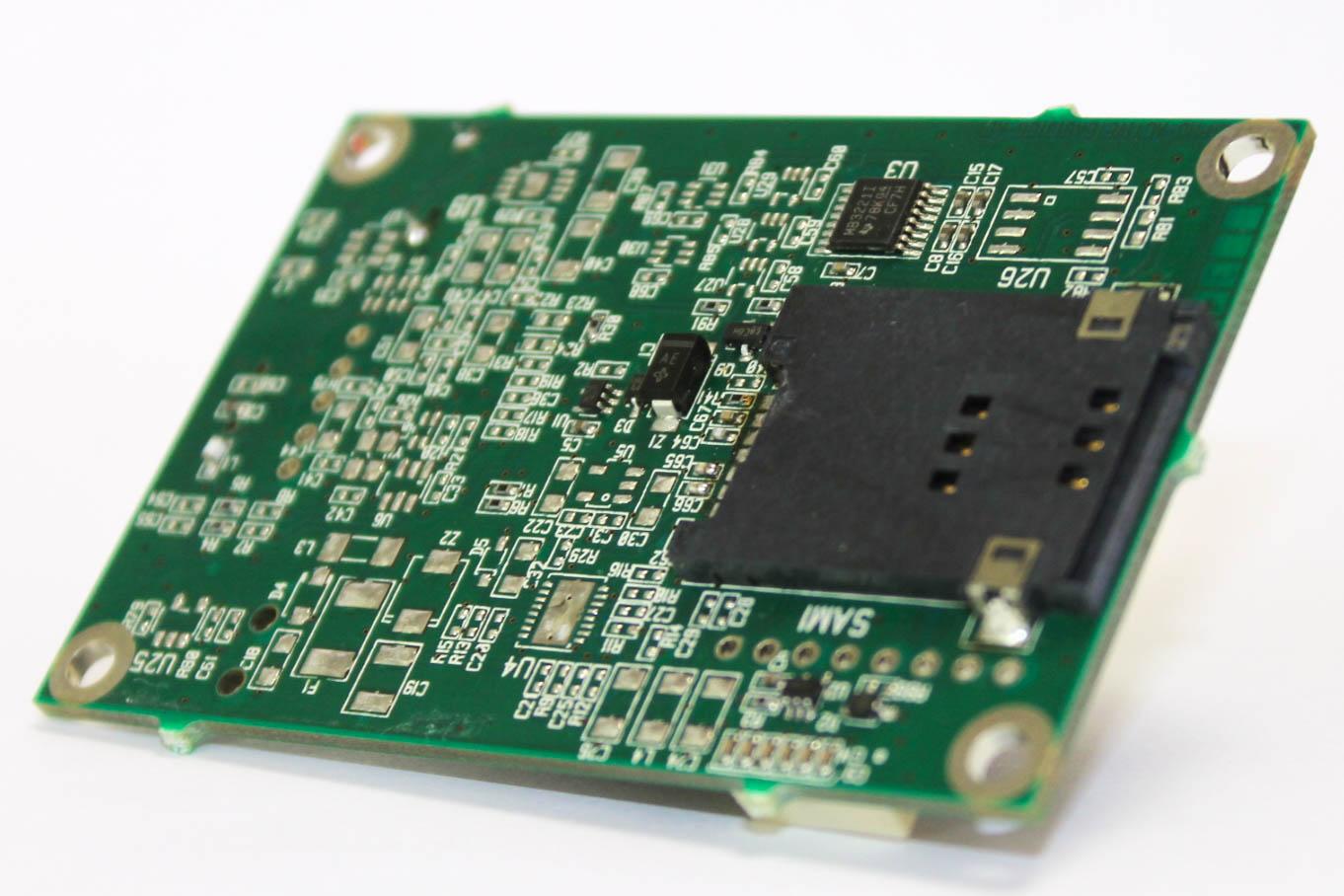

  • Slot ID-000 pour carte SIM ou SAM
  • ISO 7816 (3 et 4): horloge 4 MHz, protocoles T=0 et T=1, jusqu'à TA1=96
