TwistyWriter-IP PC/SC (OEM)

TwistyWriter-IP PC/SC (OEM)

Lecteur (coupleur) Ethernet & PC/SC sans contact, antenne déportée

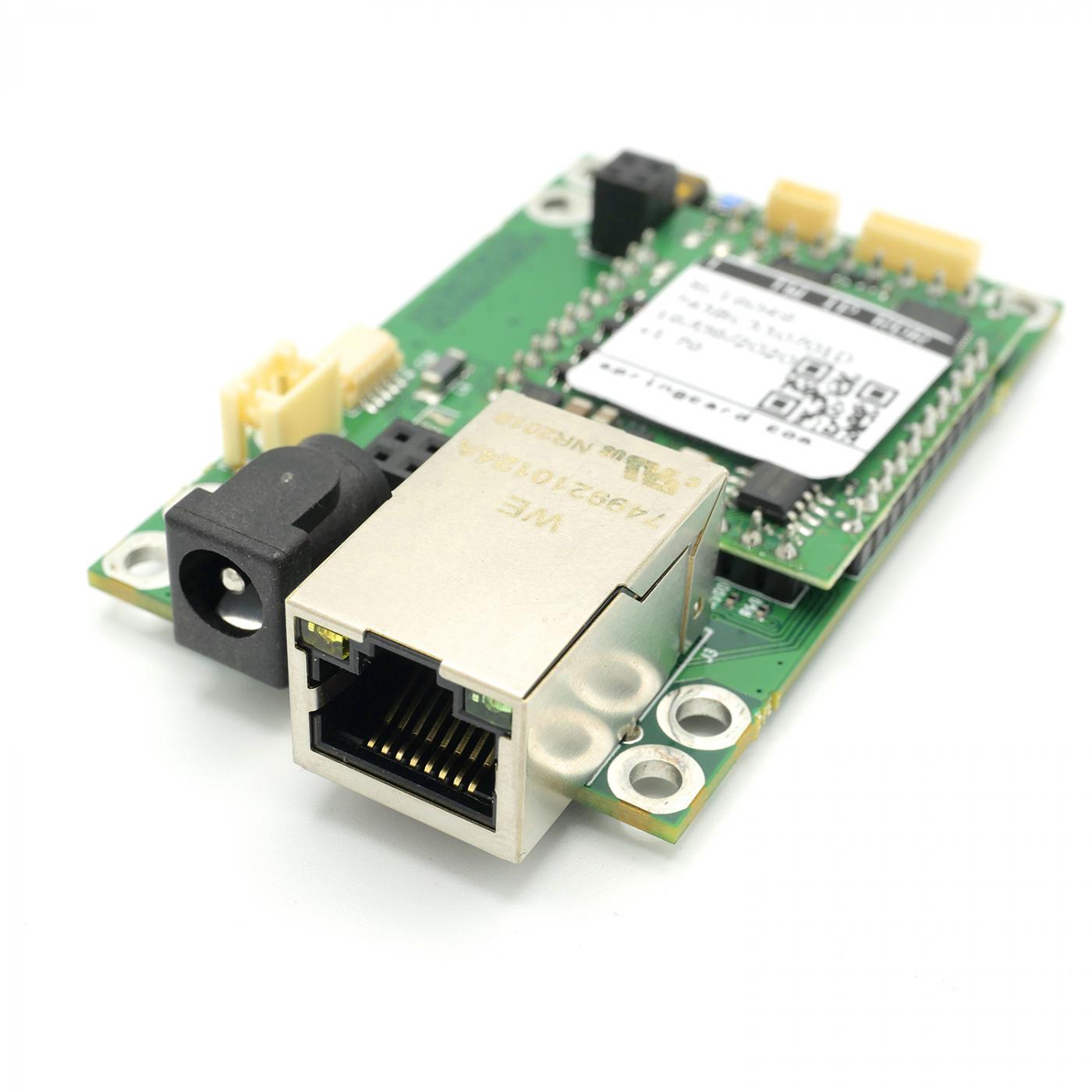

Le TwistyWriter-IP PC/SC est un coupleur pouvant se brancher sur réseau TCP/IP LAN grâce notamment à sa connexion RJ45 10/100 Mbps. Supportant le protocole PC/SC, l'intégration soft et le développement d'application deviennent simples à réaliser.

Le TwistyWriter-IP PC/SC est basé sur le module E663 qui est au coeur du FunkyGate-IP PC/SC.

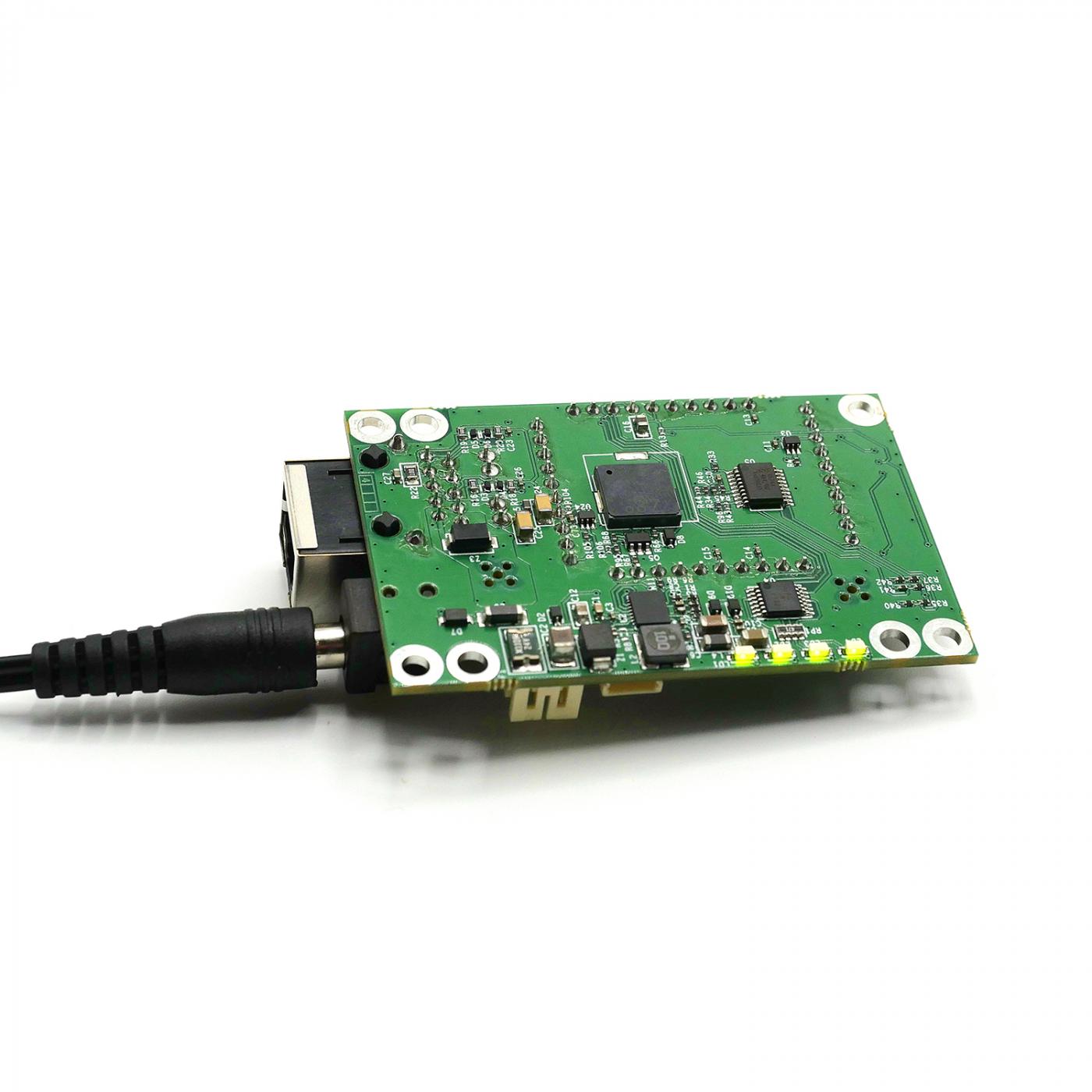

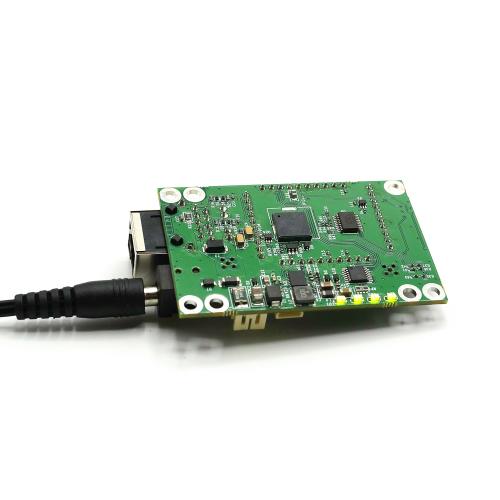

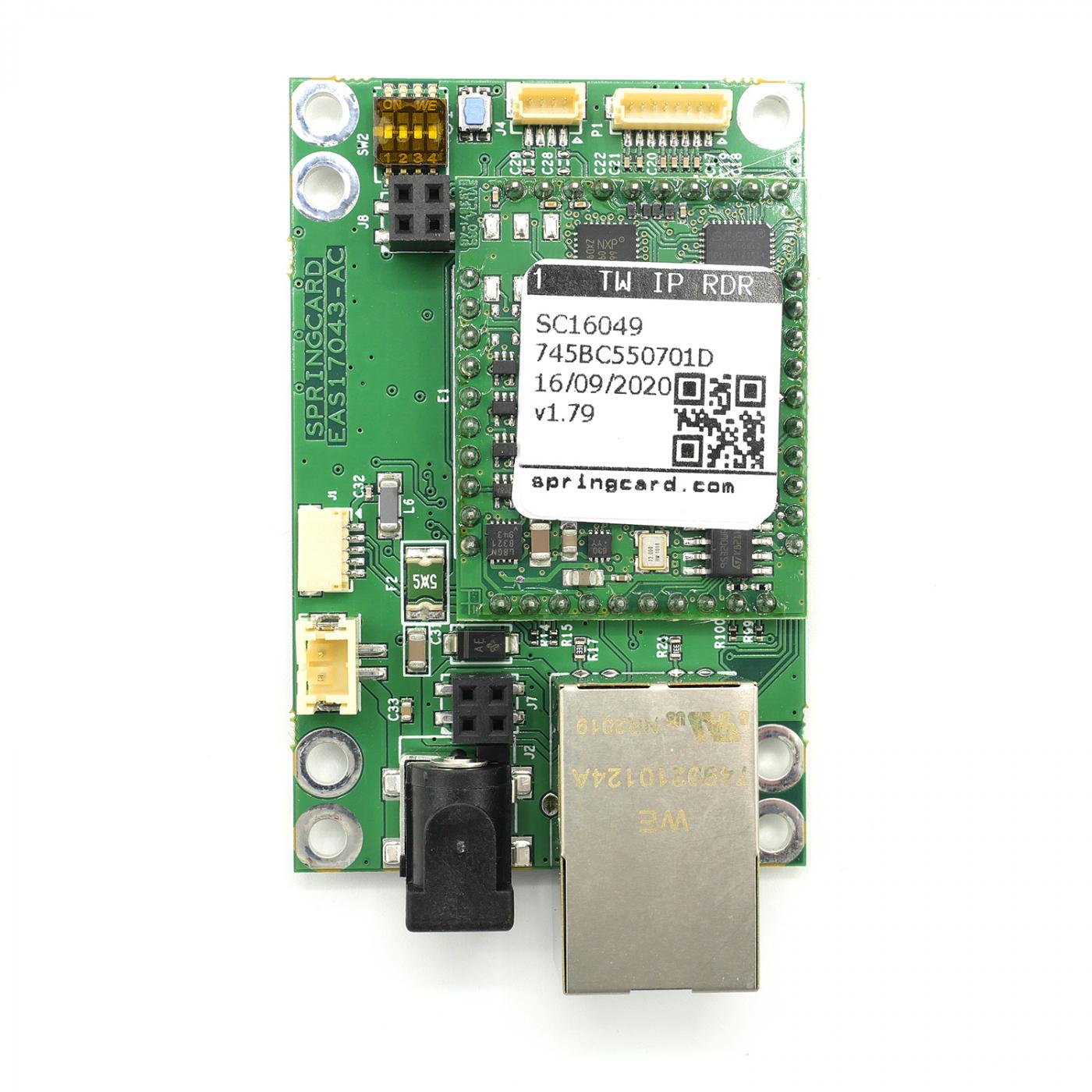

Le PCB mesure mesure 69 x 45 cm (ce sont des dimensions communes à quasiment toute la gamme de produits SpringCard). Le TwistyWriter-IP PC/SC doit être associé à une antenne symétrique, adaptée à vos contraintes de dimensions, ou capable de supporter des tags à la géométrie particulière.

Les ingénieurs de SpringCard vous conseilleront sur le cordon et l'antenne qui répondront aux exigences de votre projet. Les antennes en catalogue sont consultables ici. Nous concevons également des antennes sur mesure.

Pour découvrir le PC/SC

Introduction to PC/SC and Quickstart for PC/SC

POINTS CLÉS

  • Premier coupleur carte à puce PC/SC sur Ethernet, aussi simple qu'un coupleur USB
  • Driver PC/SC USB pour Windows, Linux et autres Unix (dont MacOS X)
  • Peut supporter une antenne sur-mesure
  • Garantie de 2 ans
  • Respecte les directives RoHS et DEEE (relatives au respect de l'environnement)
Standards
  • Fréquence porteuse : 13,56 MHz
  • ISO 14443 (1, 2, 3 and 4, type A et type B): Proximity Coupling Device (PCD)
  • ISO 15693 (1, 2, 3): Vicinity Coupling Device (VCD) ou Base Station pour étiquettes et tags RFID
  • ISO 21481 (ECMA 352): le coupleur est capable de communiquer avec tout objet NFC fonctionnant en mode émulation carte
  • ISO 18092 / NFC peer-to-peer (initiateur, mode de communication passif seulement)
  • Protocole T=CL (ISO-DEP) embarqué, trames jusqu'à 256 octets
RF Bitrate
  • 106kbit/s (ISO 14443, NFC-A & NFC-B), 212 ou 424kbit/s (FeliCa, NFC-F), 26kbps (ISO 15693, NFC-V)
Supported cards/tags/labels
  • ATMEL CryptoRF
  • ASK CTS256/CTS512
  • Calypso (CD97, CD21, GTML, etc), protocole radio Innovatron "14443 B'"
  • FeliCa Lite, Lite-S (NFC Forum T3T)
  • HID iClass, Inside PicoTag (UID seulement)
  • Famille Infineon SLE66
  • Innovision Jewel, Topaz (NFC Forum T1T)
  • NXP Mifare UltraLight, NTAG (NFC Forum T2T), Mifare Classic, Mifare Plus, Desfire, SmartMX...
  • Famille NXP ICODE-SLI
  • Familles ST MicroElectronics SR, SRI, SRIX
  • Famille ST MicroElectronics LR
  • Texas Instrument my-d proximity
  • Texas Instrument my-d vicinity
  • Thinfilm NFC Barcode
  • Interprèteur d'APDUs ; donne accès aux cartes à mémoire sans contact (Tags NFC Forum, Mifare, ICode, etc.) à travers les commandes READ BINARY et UPDATE BINARY
Antenne
  • Déportée, symétrique
Interface hôte
  • Ethernet 10/100 TCP/IP v4
  • Conforme PC/SC v2 - Communication TCP/IP basée sur spécification USB CCID
  • Driver PC/SC pour Windows Vista/7/8/10 (32 et 64 bits)
  • Supporté par la stack et le driver PCSC-Lite (open-source) sous Linux et Mac
Software integration / development
Alimentation
  • Alimentation entre 9 et 12 V DC
Connecteurs
  • Bornier à vis 2 points (alimentation)
  • RJ45 (réseau)
  • JST SHR 4 pins (antenne symétrique)
Mise à jour du firmware
  • Par liaison USB, en utilisant l'application FDT Renesas
