Votre guide pour bien démarrer avec le Prox'N'Roll PC/SC HSP

Introduction

Les consignes données sur cette page vous permettent d'installer le bon driver et d'utiliser le logiciel fourni afin de mettre en route votre Prox'N'Roll PC/SC HSP dans de bonnes conditions.

Ce guide se concentre sur le driver et le logiciel nécessaires en environnement Windows.

Pour les environnements Linux, Mac OS X, et autres systèmes UNIX, voir sur notre blog technique ici.

Avant de commencer

SpringCard est attentif à accompagner ses clients dans l'utilisation de ses produits. Vous gagnerez du temps en lisant ce guide avant de brancher votre coupleur à l'ordinateur.

Sur la page du produit, vous trouverez d'autres informations utiles.

Vous pouvez également regarder cette vidéo de démonstration.

Télécharger et installer le driver

Le lien pour télécharger le driver se trouve ici.
Lancez ensuite le fichier de configuration de téléchargement du driver (rappelez-vous que vous devez détenir les droits d'administration de l'ordinateur).

Astuce pour les administrateurs réseau : la configuration du driver peut se dérouler sans surveillance grâce à l'option de ligne de commande /SILENT.

Télécharger et installer QuickStart

Le package QuickStart pour PC/SC :

Cliquez sur ce lien et lancez le fichier de configuration du téléchargement du logiciel.

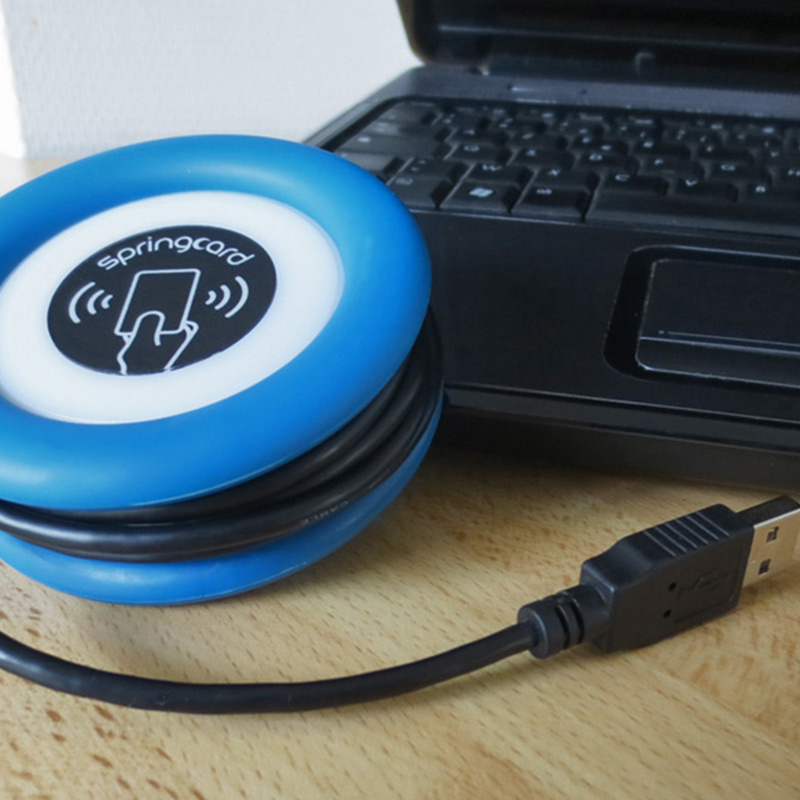

Brancher le coupleur dans un port USB

Branchez le coupleur dans l'un des ports USB de votre ordinateur.

Windows peut prendre entre 10 et 120 secondes pour activer le driver et détecter le coupleur. Ce délai n'est valable que la première fois que vous effectuez le branchement du coupleur sur l'ordinateur. Les fois suivantes, le coupleur sera activé en quelques secondes.

Gardez un oeil sur le coupleur : le Prox’N’Roll PC/SC HSP clignote en jaune jusqu'à ce que l'ordinateur l'identifie. Dès que la LED bleue entame une séquence de clignotements lents, le coupleur est prêt !

Vérifier que tout est bien installé

Pour la vérification, l'application SpringCard PC/SC Diagnostic est nécessaire. Comme elle est incluse dans le package QuickStart, elle est déjà présente sur votre ordinateur. Vous n'avez qu'à la rechercher via le menu de démarrage de Windows et la lancer.

L'application fait apparaître tous les coupleurs PC/SC connectés à l'ordinateur.
Vérifiez que l'un d'entre eux est un SpringCard Prox’N’Roll Contactless.

Placez une carte sans contact compatible, un tag NFC ou un label RFID sur le Prox’N’Roll PC/SC HSP. Il réagit par un bruit du buzzer et l'émission d'une lumière verte. L'application PC/SC Diagnostic fait apparaître le train de données Answer To Reset (ATR) de la carte.

 À partir de là, votre Prox’N’Roll PC/SC HSP est installé et prêt à être utilisé.

Configurer votre coupleur

Le Prox’N’Roll PC/SC HSP présente une configuration par défaut qui lui permet de fonctionner avec toutes les cartes sans contact supportées d'une façon fluide et efficace.

Vous pouvez toutefois personnaliser sa configuration pour modifier son comportement et l'adapter à votre projet. Pour cela, il vous faut notre logiciel gratuit MultiConf. Cliquez ici pour le télécharger.
Son utilisation est assez intuitive mais nous prévoyons prochainement de produire une vidéo ou une page pour vous guider.

Cela ne se passe pas comme prévu

Important

Cet appareil utilise le couplage inductif pour communiquer avec les cartes sans contact. Il faut donc faire attention à ne pas placer le coupleur sur une surface métallique ou à proximité d'une surface conductive, ou encore à proximité d'un autre appareil électronique. Cela perturberait son fonctionnement ou pire, l'endommagerait.

Le Prox’N’Roll PC/SC HSP clignote toujours en jaune

Le driver n'a probablement pas été correctement installé. Dans ce cas, il faut débrancher le coupleur et installer à nouveau le driver.
Branchez le coupleur directement à l'ordinateur, sans utiliser de hub USB notamment.

Le Prox’N’Roll PC/SC HSP ne détecte pas ma carte sans contact
Vérifiez que la carte sans contact fait partie de la liste des produits compatibles (respectant les normes ISO 14443 ou ISO 15693, ou explicitement listés - voir le menu déroulant sur la page produit).
Vérifiez que le format de la carte sans contact et ses caractéristiques analogiques sont compatibles avec les normes ISO 14443-1 et 14443-2.
Le Prox’N’Roll PC/SC HSP détecte ma carte mais se comporte de façon anarchique

Vérifiez que le format de votre carte sans contact et ses caractéristiques analogiques sont compatibles avec les normes ISO 14443-1 et 14443-2.
Utilisez MultiConf pour forcer le coupleur à communiquer avec la carte à un débit plus bas.

Springcard vend deux produits aux boîtiers semblables. Si un driver est demandé par l'ordinateur, si le produit clignote en bleu et non en cyan, et si l'appareil n'est pas identifié comme un clavier, c'est que vous avez entre les mains un Prox'N'Roll PC/SC HSP au lieu d'un Prox'N'Roll RFID Scanner HSP.
Mais ce n'est qu'un problème mineur car il est facile de passer de l'un à l'autre, simplement en changeant le firmware. Procédez comme suit :

Téléchargez (le lien est ici) et installez notre software F.U.U.
Lancez-le.
Cliquez sur le bouton en bas à droite 'Use Wizard'.
Choisissez le produit que vous souhaitez obtenir.
Répondez Next and Flash. Le produit a changé de firmware.

Informations complémentaires pour les développeurs et les intégrateurs

Comme tous les coupleurs PC/SC, le Prox’N’Roll PC/SC HSP  est supporté par la couche PC/SC de Windows et par PCSC-Lite, un projet open-source, sous Linux, Mac OS X and autres systèmes UNIX.

Si vous ne connaissez pas bien le PC/SC, vous trouverez une bonne introduction ici

De plus, vous trouverez ici un kit de développement complet, fourni gratuitement par SpringCard. Il inclut de nombreux tests de cartes sans contact.
Dans la liste, choisissez SDK for PC/SC.

Garantie - Compatibilité

Garantie de 2 ans.

Support & assistance

La plupart des questions trouveront une réponse dans notre FAQ.
L'experience montre que vous gagnerez du temps à lire d'abord cette somme de précieuses informations.

Si vos difficultés persistent et que vous ne trouvez pas de réponse, remplissez alors notre formulaire de demande de support.
